Теплообменник пластинчатый разборный Ридан НН 42 (Ду 150 мм)

5.0 1 отзыв
Срок поставки (от):
5 дн.
Гарантия:
12 мес.
Срок службы:
240 мес.
Страна производитель:
Россия
Бренд:
Ридан

По запросу

Описание

Ридан НН 42 — пластинчатый разборный теплообменник с Ду 150 мм и глубиной рифления пластин 3,8 мм. Своими габаритами идентичен 41-му типоразмеру.

Большая ширина каналов позволяет использовать аппарат в процессах «низкого» гидравлического сопротивления, работы с вакуумом и конденсации паров. Требование к размеру механического включения у данной типомодели снижено до фракций в 1500 мкм.

Характеристики

Монтаж

DN - номинальный диаметр:
150 мм

Эксплуатация

Количество пластин (max):
385 шт.
Площадь теплообмена (max):
169.4 м2
Производительность (max):
350 м3/ч
Рабочее давление (max):
16 бар
Температура теплоносителя (min):
-30 °C
Температура теплоносителя (max):
200 °C

Материалы

Материал уплотнений:
EPDM, NITRIL, VITON
Материал пластин:
AISI304, AISI316, AISI316L, SMO 254, Hastelloy C276, Titan

Прочее

Вес (max):
1670 кг
Срок поставки (от):
5 дн.
Срок службы:
240 мес.
Гарантия:
12 мес.
Бренд:
Ридан
Страна производитель:
Россия

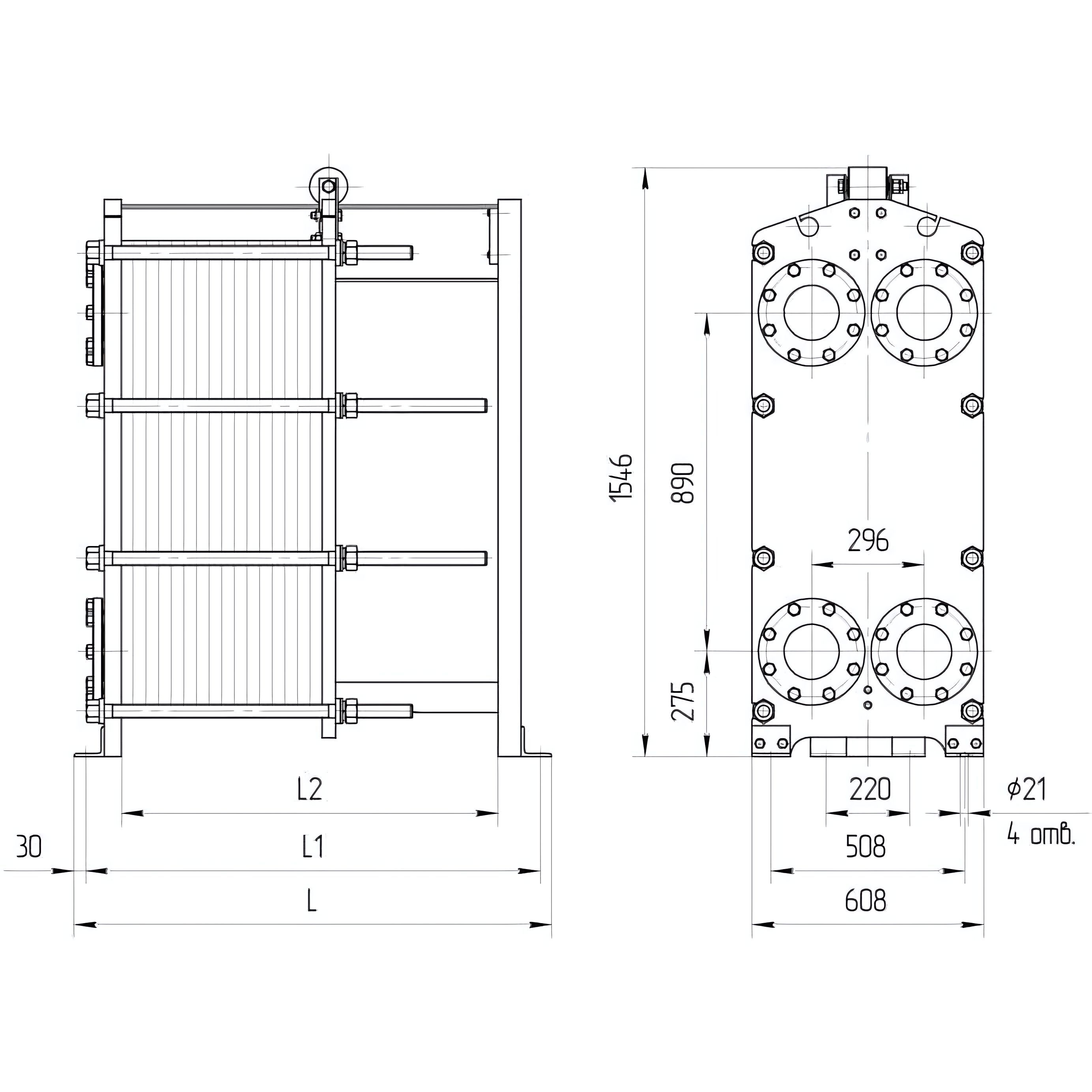

Размеры

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№42 1 805 745 600 М36 8 11-68 660
2 1205 1145 1000 М36 8 69-115 770
3 1705 1645 1500 М36 8 116-207 960
4 2205 2145 2000 М36 8 208-300 1160
5 2705 2645 2500 М36 8 301-392 1360
6 3205 3145 3000 М36 8 393-485 1560
Расчетное давление 1,6 МПа (16 кгс/см2)
НН№42 общепромышленное исполнение 1 810 750 600 М36 8 11-68 750
2 1210 1150 1000 М36 8 69-115 880
3 1710 1650 1500 М36 8 116-207 1110
4 2210 2150 2000 М36 8 208-300 1340
5 2710 2650 2500 М36 8 301-392 1570
6 3210 3150 3000 М36 8 393-485 1810
НН№42 специальное исполнение 1 815 755 600 М36 8 11-68 810
2 1215 1155 1000 М36 8 69-115 940
3 1715 1655 1500 М36 8 116-207 1170
4 2215 2155 2000 М36 8 208-300 1400
5 2715 2655 2500 М36 8 301-392 1610
6 3215 3155 3000 М36 8 393-485 1870
