Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-041c (Ду 150 мм)

Нажмите чтобы увеличить

ЭТ-041с компании ЭТРА с Ду 150 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-041c
Наличие: уточните у менеджера
Склад в Твери:
ул. Коминтерна, дом 83А

Рейтинг товара:

Отзывов: 1

Цена: 152 460 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

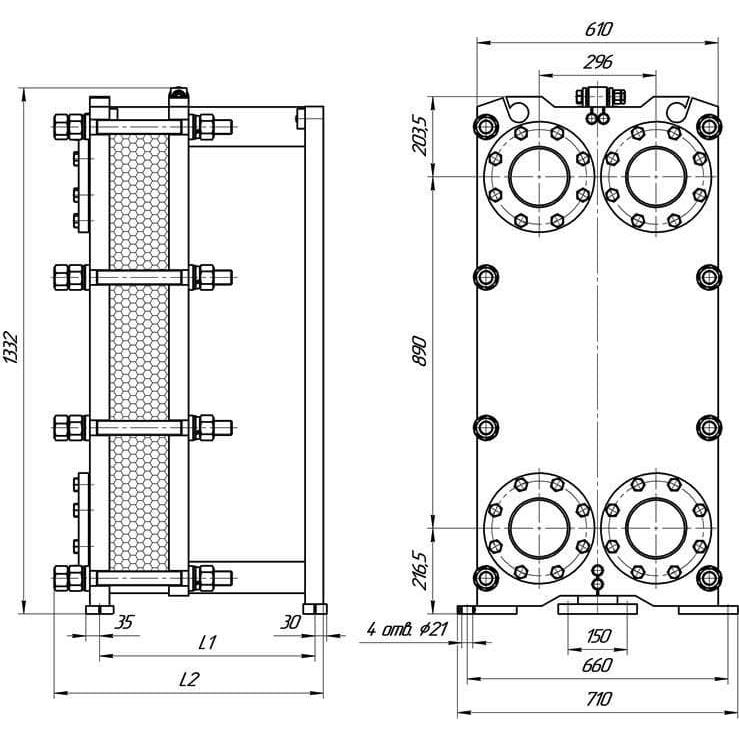

Таблица размеров

ЭТ-041с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	545	665	5 – 50	565 – 645	1,2 – 19,7	М36, 8 шт
2		795	915	51 — 80	670 – 720	20,1 – 32,0
3		1045	1165	81 — 130	745 – 830	32,4 – 52,5
4		1545	1665	131 — 220	875 – 1035	52,9 – 89,4
5		2045	2165	221 — 300	1080 – 1220	89,8 – 122,2
6		3045	3165	301 – 430	1310 – 1540	122,6 – 175,5
7		4045	4165	431 — 600	1620 – 1920	175,9 – 245,2
ЭТ-041с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	545	675	5 – 50	675 – 775	1,2 – 19,7	М36, 8 шт
2		795	925	51 — 80	800 – 865	20,1 – 32,0
3		1045	1175	81 — 130	885 – 995	32,4 – 52,5
4		1545	1675	131 — 220	1040 – 1240	52,9 – 89,4
5		2045	2175	221 — 300	1285 – 1460	89,8 – 122,2
6		3045	3175	301 – 430	1550 – 1840	122,6 – 175,5
7		4045	4175	431 — 600	1920 — 2300	175,9 – 245,2

Стоимость

Цена (от 152 460 Р) указана для примера.

ЭТРА ЭТ-041c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
