Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-123c (Ду 300 мм)
Нажмите чтобы увеличить
ЭТ-123с компании ЭТРА с Ду 300 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

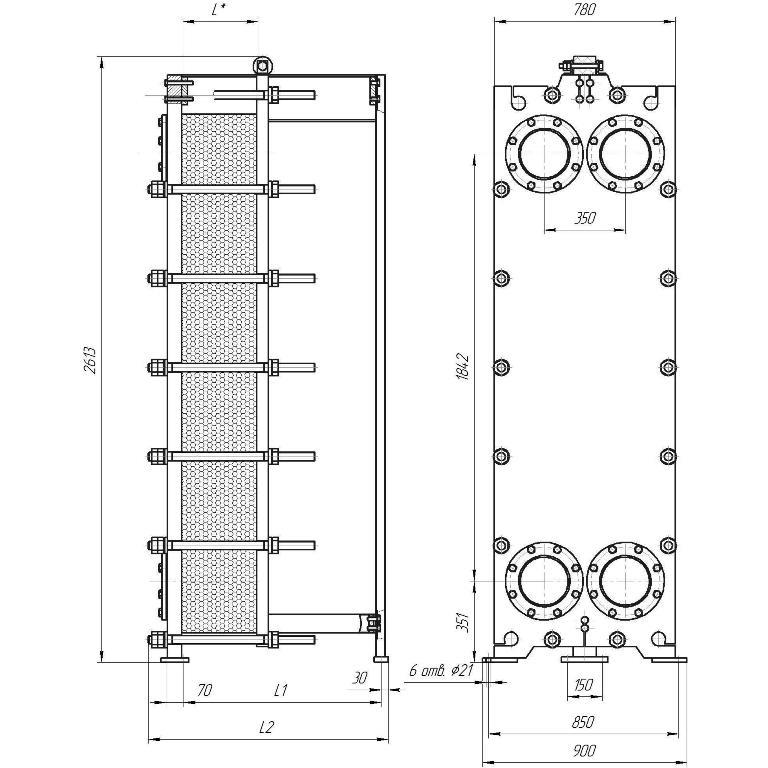

Таблица размеров
| ЭТ-123c (1,0 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду300 | 560 | 735 | 5 — 20 | 1820 — 2000 | 7.1 – 28.4 | М36, 14 шт |
| 2 | 1060 | 1225 | 21 — 45 | 2070 — 2360 | 29.82 – 63.9 | ||
| 3 | 1560 | 1725 | 46 — 65 | 2435 — 2665 | 65.32 – 92.3 | ||
| 4 | 2060 | 2225 | 66 — 95 | 2830 — 3080 | 93.72 – 134.9 | ||
| 5 | 3060 | 3225 | 96 — 150 | 3210 — 3860 | 136.32 — 213 | ||
| 6 | 4060 | 4225 | 151 — 200 | 3990 — 4585 | 214.42 — 284 | ||
| 7 | 5060 | 5225 | 201 — 300 | 4735 — 5925 | 285.42 — 426 | ||
Стоимость
Цена (от 777 800 Р) указана для примера.
ЭТРА ЭТ-123c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
