Аппарат теплообменный пластинчатый разборный Ридан НН 145 (Ду 400 мм)

Нажмите чтобы увеличить

Ридан НН 145 — теплообменник с Ду 400 мм. Назначение — обмен тепловой энергией между двумя веществами. Конверсия теплом происходит без смешивания сред.

Применение: большая энергетика, химические, пищевые, нефтяные, морские производства. Детальную информацию по габаритам и материалам исполнения смотрите ниже. Собирается из импортных комплектующих марки Sondex.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №145
  • Наличие: уточните у менеджера
  • Склад в Твери:
    ул. Коминтерна, дом 83А

Рейтинг товара:

Отзывов: 1

  • Цена: 1 253 860 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

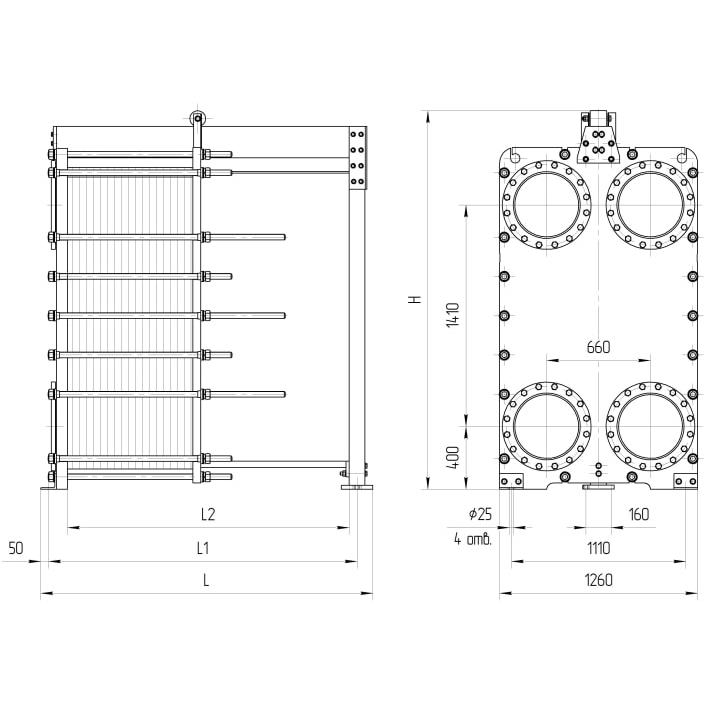

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №145 1 1350 1200 1000 М36 18 11-95 4330
2 1850 1700 1500 М36 18 96-179 5220
3 2350 2200 2000 М36 18 180-262 6070
4 2850 2700 2500 М36 18 263-345 7000
5 3350 3200 3000 М36 18 346-429 7910
6 4350 4200 4000 М36 18 430-595 9640
7 5375 5225 5000 М36 18 596-762 11630
8 6375 6225 6000 М36 18 763-929 13610
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №145 1 1370 1220 1000 М36 20 11-93 4860
2 1870 1720 1500 М36 20 94-176 5760
3 2370 2220 2000 М36 20 177-254 6610
4 2870 2720 2500 М36 20 255-336 7550
5 3370 3220 3000 М36 20 337-418 8470
6 4370 4220 4000 М36 20 419-582 10210
7 5395 5245 5000 М36 20 583-746 12210
8 6395 6245 6000 М36 20 747-926 14210
Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа).

Стоимость

Цена (от 1 253 860 Р) указана для примера.

Ридан НН 145 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
