Аппарат теплообменный пластинчатый разборный Теплохит ТИ 56 (ДУ 200)

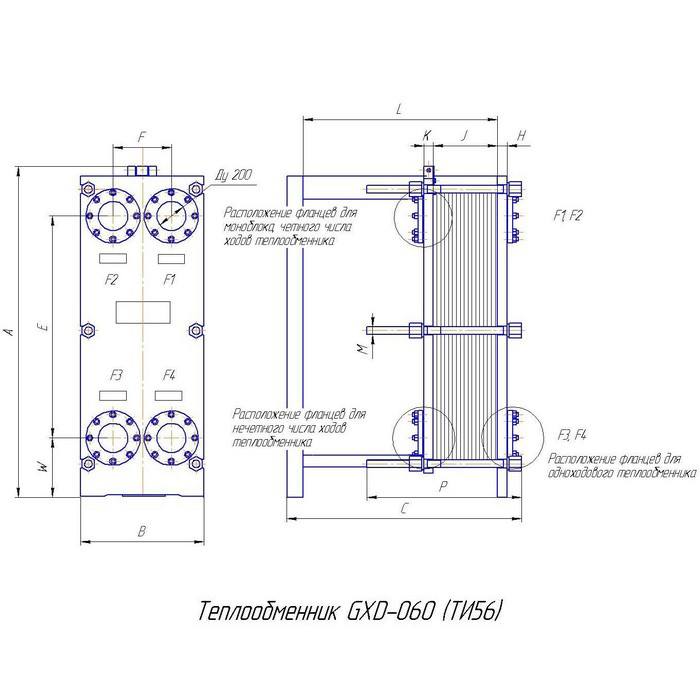

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 56 (ДУ 200)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 56 (ДУ 200) – фото внешнего вида

Теплохит ТИ 56 (ДУ 200) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 200.

Максимальное количество пластин – 551 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 56 (ДУ 200)
Наличие: уточните у менеджера
Склад в Твери:
ул. Коминтерна, дом 83А

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	M6	M10	M16	M25	R	T	V	W
До 151	1705	830	1110	910	420	50	50	60	60	50	50	60	60	995	995	36	36	36	36	650	1050	22	350
153-251	1705	830	1610	910	420	50	50	60	60	50	50	60	60	1495	1495	36	36	36	36	650	1550	22	350
253-351	1705	830	2110	910	420	50	50	60	60	50	50	60	60	1995	1995	36	36	36	36	650	2050	22	350
353-451	1705	830	2610	910	420	50	50	60	60	50	50	60	60	2495	2495	36	36	36	36	650	2550	22	350
453-551	1705	830	3110	910	420	50	50	60	60	50	50	60	60	2995	2995	36	36	36	36	650	3050	22	350

Стоимость

Цена теплообменного аппарата Теплохит ТИ 56 (ДУ 200) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
