Аппарат теплообменный пластинчатый разборный Sondex S-36 (Ду 100 мм)
Нажмите чтобы увеличить
Теплообменник S36 компании Sondex (Ду 100) c расходом до 170 м3/ч. Универсальный по применению. Встречается как в сложных технологических процессах, так и рядовых: теплоснабжении и ГВС. Пропускная способность и малое гидравлическое сопротивление позволяют использовать его там, где требуется максимально передать тепловую энергию, но при этом не создавать сопротивления.
Подходит для создания пастеризационных установок для слабовязких (пиво, квас, лимонад, вино) сред, производительностью 10-20 т/ч! Выступает в роли регенератора и подогревателя метилдиэтаноламина при изготовлении углекислоты (CO2). Передача тепла от насыщенного МДЭА происходит очень эффективно, высота пластин типоразмера помогает избежать t инерции в растворе, что повышает выход продукта и сокращает затраты на энергию.
В схемах охлаждения масел дает «дельту» до 20 градусов Цельсия при больших объемах индустриального масла (для марки и-20 до 60 кубов в час), что делает его превосходной заменой кожухотрубчатых маслоохладителей, занимающих много места в маслоподвалах цехов.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 16 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 5 — 190 шт.

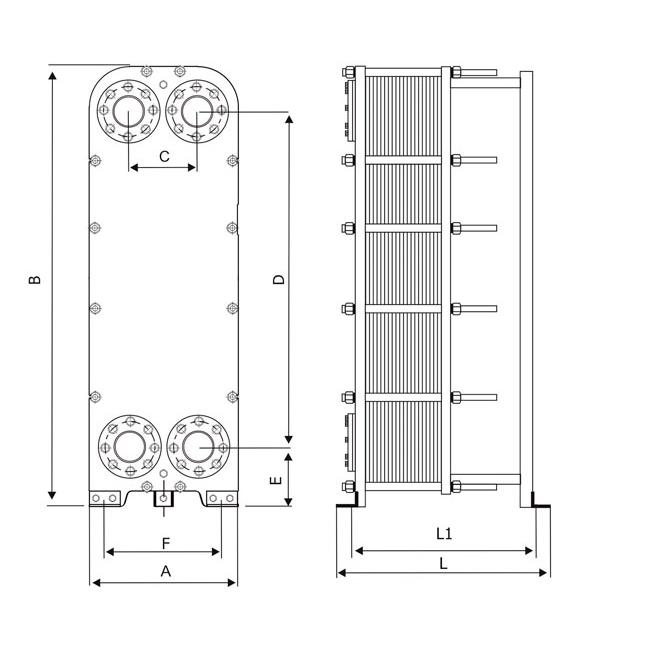

Таблица размеров
| Модель | Ду, мм | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | L, мм | L1, мм | Кол-во пластин, шт |
| S-36-0/1 | 100 | 480 | 1415 | 225 | 1065 | 200 | 380 | 625 | 530 | 5-50 |
| S-36-0/2 | 875 | 780 | 51-90 | |||||||
| S-36-0/3 | 1125 | 1030 | 91-140 | |||||||
| S-36-0/4 | 1375 | 1280 | 141-190 |
Стоимость
Цена (от 114 200 Р) указана для примера.
Sondex S-36 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
